RFID（ICタグ）
１．RFID：Radio Frequency IDentification(ICタグ)
ＩＣチップとアンテナフィルムを融着したものがＩＣタグです。
ＩＣタグは、電源を持たない電子回路でＲＦＩＤリーダー/ライターからの電波を受けＩＣタグのアンテナからＩＣチップが給電され、
ＲＦＩＤリーダー/ライターからのコマンドに応答を行うことで通信を行います。
ＩＣタグには、予めユニークなＩＤ（重複しない識別番号）が格納されており、ＩＣタグを物品、人等に貼付・取り付けることで対象物の認証・追跡管理を実現します。

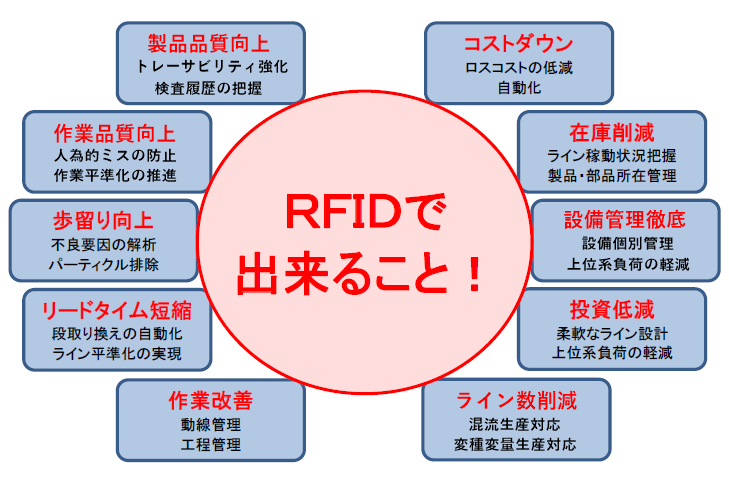

RFID（ICタグ）にできること
ICタグを商品・製品や人（所持品）に付ける事により
- ◆梱包された商品・製品を開封せずに、その中の内容や数を、短時間に調べることができます。
- ◆大量に保管している商品・製品の情報も、短時間に調べる事ができ管理も容易に行えます。
- ◆商品・製品・人の認証や追跡が行えます。
２．RFIDの分類
■周波数帯による分類:135KHz以下,13.56MHz,2.45GHz,UHF帯920MHz
■バッテリーの有無による分類:Passive-type, Active-type, Semi-Passive-type
■メモリータイプによる分類：EEPROM, ROM, etc.
■データの読書き能力による分類：Read/Write-type,Read Only-type
RFIDの使用する周波数帯と
日本における規格・規制について
| 使用周波数 | 製品 | アプリケーション | 特徴 |
| 13.56MHz | Felica(SONY) Icode(Philips) |
個人認証、定期券、電子マネー等 | 水分影響が少ない。ごく近距離(約10cm程度)での通信を行うアプリケーション用途。 個人認証等のセキュリティ用途。 |
| UHF(920MHz帯) | EPC Global Gen2タグ ユビキタスタグ |
物流関係全般コンテナ、パレット管理制服管理、備品管理ロケーション管理在庫管理、金型管理工具管理、書類管理、他 | 通信エリアが広い。ICタグの種類により読取距離が数cmから10mまでの対応が出来る。 金属タグも種類が多数ある。 業務に合わせてタグの加工が出来る。 |
| 2.45GHz帯 | 2.45GHz帯S-ラベル ミューチップ |
パーツ管理、在庫管理、コンテナ管理等 | サイズが小さい。 読取距離１．５ｍ程度、指向性がある。 |

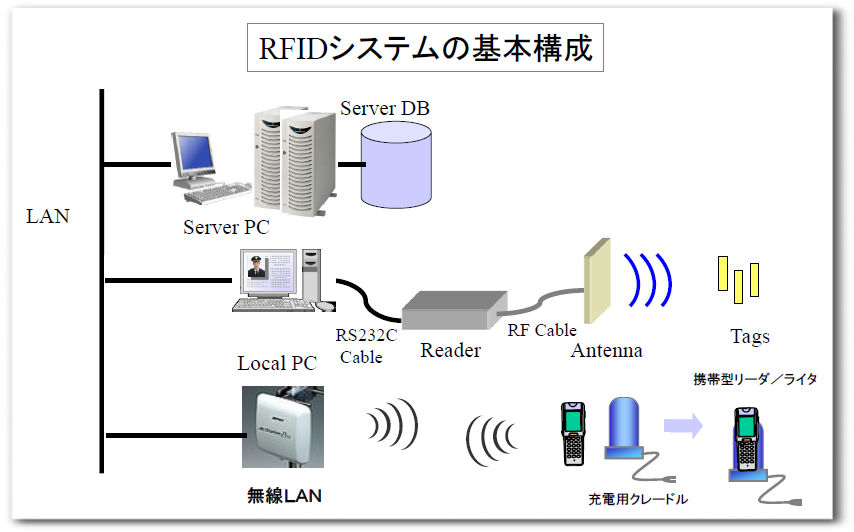

ＲＦＩＤの基本構成
RFIDの使用する周波数帯と特徴について
| 方式 | 使用周波数帯 | ISO/IEC18000 Part No. (Air Interface) |
ARIB標準 | 伝送方式 または 電波方式 |
出力電力 ＋空中線利得(ANTゲイン) |
使用制限 | 無線局免許 |
| 誘導型 (Inductive型) |
<135KHz | 2 | − (微弱無線局) |
微弱無線 | 電界強度規定 (3m測定法) 500uV/m |
限定無し | 不要 |
| 13.56MHz | 3 | STD-T82 | 固定周波数 | 電界強度規定 (10m測定法) 47.544mV/m |
限定無し | 不要 | |
| 電磁波型(Propagation型) | 920MHz (UHF帯) |
6 | STD-T106 (構内無線局) (陸上移動局) |
周波数固定 | 1w＋6dbi (4w e.i.r.p.) |
構内または 海上を除く国内の陸上 |
必要(免許局) ※2 |
| 周波数固定 (lbt方式) |
1w＋6dbi (4w e.i.r.p.) |
必要(登録局 (包括登録)) |
|||||
| STD-T107 (特定小電力無線局) |
周波数固定 (lbt方式) |
250mw＋3dbi (0.5w e.i.r.p.) |
限定無し | 不要 | |||
| 2.4GHz | 4 | STD-01 (構内無線局) |
周波数固定 または ホッピング |
300mw 20dbi以下 |
構内限定 | 必要(無線局) (登録局 (包括登録)) |
|
| STD-29 (特定小電力無線局) |
周波数固定 | 10mw 20dbi以下 |
限定無し | 不要 | |||
| STD-T81 (特定小電力無線局) |
ホッピング | 3または10mw/mhz 6dbi以下 | 限定無し | 不要 |
※1．パッシブ型RFIDのみの記載となります。
※2．免許が必要な陸上移動局では、
無線従事者（第三級陸上特殊無線技士以上）の資格が必要です。
ほかの自動認識技術との優位性比較
| 対比項目 | UHF帯RFID | HF帯RFID | バーコード | QRコード | カメレオンコード |
| 距離特性 | ◎ （〜８m） |
△ （〜４０cm） |
× （数cm） |
× （数cm） |
○ (画像認識距離でカメラ性能に委ねられる) |
| 角度特性 | ◎ | × | × | × | ○ |
| 複数認識 | ◎ | △ | × | × | ○ |
| データ書換 | ○ | ○ | × | ○ | × |
| タグサイズ | ◎ | △ | △ | ○ | ○ |
| 物質透過性 | ○ （水・金属NG） |
○ （金属NG） |
× | × | × |
| 秘匿性 | ○ | ○ | × | × | ○ |
| 耐環境・汚損耐性 | ○ （汚損に強い） |
◎ （汚損に強い） |
× （汚損・擦れに弱い） |
× （汚損・擦れに弱い） |
× （汚損・擦れ・色褪せに弱い） |
| H/W環境 | リーダー+ANT | リーダー+ANT | リーダー | リーダー | 専用カメラ |
| タグコスト | △ | △ | ◎ | ◎ | ○ |
| 応用範囲特長 | ・物流・在庫管理 ・入出荷検品 ・タグの低コスト化 ・読取距離の延伸 |
・利用者数多い ・認証カード |
・個品・物品管理 | ・個品・物品管理 | 近年のカメラ技術とPCの性能向上で実現が行えている認識技術 |
